【BlueToothで何をするの？したいの？】

とりあえずBlueToothで遊んでみた。目的は、BlueToothモジュール間のコンタクト確認と チョットしたプログラムを作成して動作させてみる。それで？---まぁ暇潰しにはなるだろうし---その後如何するの？---検討中！。

【BlueTooth動作確認用　H/W購入】
BlueToothアダプタ : No1の歌い文句につられ　且つ、低価格（送料込みで￥500-）で販売されていたので購入してしまった。その結果、 HC-06だけ何故かコンタクト率が低い（10回のコンタクト要求で1回程度成功）。
 そこで : チョット高めのメーカー品　tp-linkのアダプタを購入。こちらは、ほぼ100％のコンタクト率
 HC-06 Or HC-05 シリアルモジュール : HC-05はマスター/スレーブ両方対応品　HC-06はスレーブのみ
 FT232RL : USBシリアル変換モジュール---通信モニター用とATコマンド用
 その他 : ACアダプタ5VDC　CPUボード　各種ケーブル類

【HC-06/HC-05の電気的仕様】
Power 3.6V--6V　信号レベル（ロジックレベル）3.3V
 いやらしい仕様である。DC５V仕様の各種基板と接続しても、多分動作すると思うが、基板に対する 電気的ダメージが残る。それでも良いとお考えの方は、それなりに覚悟して使ってね！
方法は2通り？：
①2電源対応--DC3.3VとDC5Vを準備　ロジック（制御基板等）用にはDC3.3Vを使用 HC-05/HC-06のPowerにDC5Vを使用。
➁Level Change基板の購入　又は　自作。

>

【Level Change基板製作】
：市販品を購入しても良いが！！
簡単な回路で事足りるので、自作をお勧めしたい。THレベルは、トランジスタBに30ｋΩで分圧された2.5Ｖ電圧に対して、VBE(0.6V) とダイオード（約0.6Ｖ）で決まる。すなわち（2.5V-（0.6+0.6))＝1.3VがTHレベルとなる。ダイオードの目的は保護目的で実装/未実装　どちらでも「ＯＫ」。

>

【WindowsPC/iphone用　Bluetooth Terminalのインストール】
：WindowsPCには、MicrosoftからBluetooth Serial Terminal（Free版）をダウンロードしてインストールする。
：iphoneには、App StoreからBluetooth Terminal（BLE）をダウンロードしてインストールする。

>

【シリアルポート通信モニタソフトのインストール】
：WindowsPCには、シリアルポートの通信などをモニタリングできるソフトをダウンロードしてインストールする。

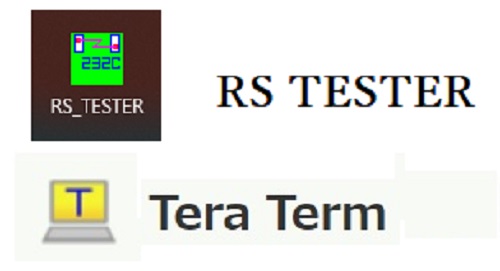

お勧めはTera Termらしいが、今回は使い慣れたRS TESTERを使用した。

【WindowsPC Bluetooth Serial Terminal設定】

デバイスの追加

その他のBluetooth設定

①Bluetoothを「ON」に設定
②デバイスの追加へ進む
③デバイスがスキャンされ、HC-06-01が表示されたら接続へ進む（ATコマンドでHC-06-01変更した）
④PINが求められるので”1234”と入力（初期設定は”1234”）
⑤HC-06-01のペアリング済みが表示される。

①全画面のその他のデバイス表示へ進むと本画面が表示される。
②その他のBluetooth設定へと進む

【Bluetooth設定】

＊Bluetooth設定HC-06-01のCOMポートが設定されていなければ、COMポートの
追加へ進む。 		＊COMポートの追加 ①発信（PCが接続を開始）を選択 ➁COMポートデバイスを参照して、HC-06-01が表示されたら次に進む ＊Bluetooth設定Bluetooth設定画面に戻ると、COMポートが設定されている。
「OK]で終了

【Bluetooth　通信確認テスト準備】

＊通信確認テストH/W準備
　RS TESTERにて通信確認。 		＊RS232C通信設定
　ボーレート9600　-----等の設定 		＊送信設定　ATコマンド設定時は、Enter
　Key押下で、Enter Keyを送信しないを選択

【Windows用　Bluetooth Serial Terminal　送信文字列は、RS TESTER画面に表示される】

Bluetooth Serial Terminal立上げ

Bluetooth Serial Terminal　Send実行

HC-06-01が選択されていれば、Connectを実行。

Connectができれば、本画面にて送受信処理を実行。
尚、文字列にLF/CRを付加させたい場合は、本図の様に設定。

【iphone用　Bluetooth LE　送信文字列は、RS TESTER画面に表示される】

＊Scan Device画面HC-06のConnectを実行。---＞HC-06の設定画面に推移（FFE0を実行） ＊FFE0画面　FFE2 Tarminalを選択実行
　---＞FFE2画面に推移。 		＊FFE2画面　送る文字を入力しSend（今回はASCⅡ）尚、読み取りは許可されていない。 ＊その他の設定画面　PreferencesとData Typesを各々の画面にて設定する。

>

【Bluetooth HC-06とCPU基板接続】
：PC/iphoneからBluetoothHC-06と接続確認できたので、
次にCPU基板と接続処理確認を行った。
HC-06に送信文字列を送り、その文字列をDisp基板に表示させる簡単なプログラムを作ってみた。
写真は文字列”ABC”を送った結果である。
