始めに
簡単に自作できる電気ウキトップ。 市販品は接触不良が多く、現地で治せず困ることが多い。
ケミホタルは便利だが、輝度不足で見えづらいし都度使い切りなのが欠点。 そこで、簡単に自作できる電気ウキトップを製作。実際に使用した感想は、
結構明るく実用に耐え得る。使って見ようと思われた方は、是非お試しください。”そしてその結果を・・
ちなみに超高輝度LEDOS5RKA3131A（20000mcd VF=2.1V）Or高輝度LED OSR7CA3131A（7000mcd VF=2.1V）は抵抗付きでは無いので、
必ず電流制限抵抗を付ける事。
尚、下記に各色LEDの仕様と、電流値とVFの関係を測定しているので、発光色チョイスの参考になれば・・・。

|
材料準備１
|
材料準備２
|
|
①OS5RAA3131P 秋月通商 220円/10個 ②抵抗 100Ω1/6W～150Ω1/6W 秋月通商 100円
100個 ③熱収縮チューブΦ2 ④コンタクトHIROSE相当 ⑤透明ABS 6mm丸パイプ
|
蛍光塗料で透明パイプの内側を塗装する。・・・輝度が一点に集中するか、
分散するかの違いだけで、特に必要無い。（外側はNG）
|

|
浮きトップ用LED製作
|
LED点灯確認
|
|
アノード側に抵抗をハンダ付 ②カソード側にコンタクトをハンダ付け後、チューブ処理。
|
＋側に抵抗のリードを接触 －側のピンをコンタクトに挿入。
|

|
ABSパイプΦ6応用品
|
蛍光塗料塗布 ＆ 接着
|
|
①パイプをカッターで50mmにカット ②Φ4.5/Φ4.8ドリルで追加加工（20mm/5mm）
|
ケミホタルの両端をカッターで8mmにカット後、蛍光塗料を爪楊枝等にて塗布後、カット品を接着
|

|
使用済ケミホタル50mm応用品
|
蛍光塗料塗布 ＆ 接着
|
|
ケミホタル片方のみカット（内部液＆ガラス除去）
|
透明（水中灯）＆ 蛍光塗料塗布品（浮きトップ灯）
|

|
電気ウキトップ点灯
|
遠投浮きの挿入側にゴム管装着（完成品）
|
|
赤が一番良く見え、魚の警戒心を招かないので、赤を採用。
|
遠投浮きのケミホタル装着穴に挿入すれば完了
|

|
水中灯（集魚灯）点灯
|
遠投カゴ近辺にセット
|
|
水中灯の発光色は、青がお勧め（一番遠くまで光が届く）
|
遠投カゴ近辺にアタッチチューブでセットすれば完了。
|
接触（点灯） について：
ケミホタル50mmの内径はΦ4.8である。測定結果から鑑みると、接触不良を防ぐには穴径Φ4.6以下が望ましい。
Φ4.5のドリル加工はドリル径より大きめの穴になるので、多少キツメではあるが接触不良にならない。

|
ピン型リチューム電池径と抵抗リード径の測定
|
接触不良にならない為の製作
|
|
Φ4.15とΦ0.45でトータルΦ4.6となる
|
チョッピリ面倒くさいが、本加工品がベスト
|

|
ピン型リチューム電池取付け状態
|
ケースセット（最終形態）
|
|
電池20mmが露出する
|
①+②+➂でセット
|

|
完成品
|
ケミホタル50対応遠投カゴウキ（参考）
|
|
電気浮きトップ完成（ケミホタルと同等）
|
ケミホタル50対応ウキならば、すべて“OK”
|
LUMICA 科学発光体について（抜粋）の説明：
発光液成分には毒物及び劇物取締法で指定されている毒物・特定毒物・劇物は一切使用されておりません。
株式会社ルミカの化学発光液は、中性洗剤程度の有害性です（第三者機関より検証されています）。
有害性は低いですが、小さなお子様のご使用には保護者が付き添い、発光体を噛んだり傷つけたりしないように注意をお願いします。

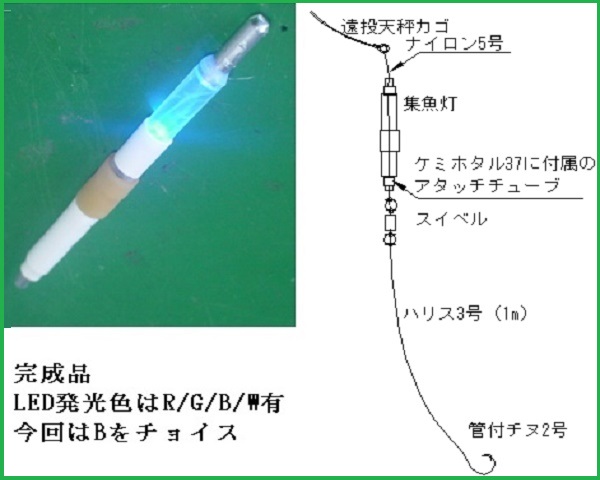

ABSパイプで作る集魚灯（水中灯）：
ケミホタルの代替品として、集魚目的 且つ、集魚灯の動きの変化で魚の動きが判断できる。ケミホタルは毎回使い切りに比べ、
自作集魚灯は8回（約30Hr）使えるので、コスト的にもメリットがある。手持ちのLEDは、R/W/Bしかなく、実績のあるケミホタル色にしたかったが、
とりあえずブルーで試してみる。（その結果は？） 尚、使用済ケミホタル50mmを流用した方法が簡単で
ベスト
。（但し、アタッチチューブは6mm用になる）

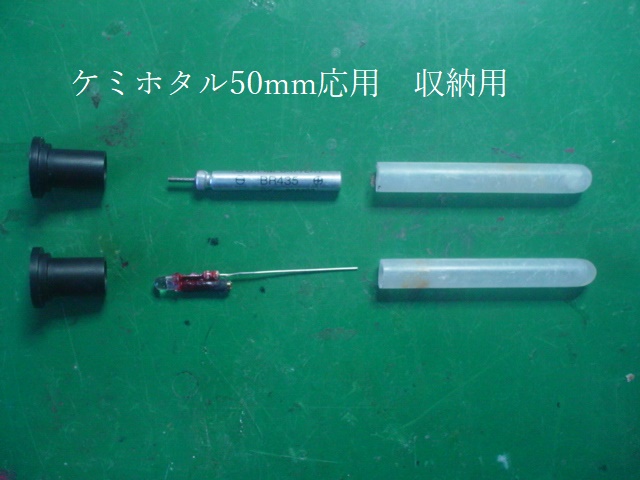

使用済のケミホタル50mmで保管ケース製作？：
使用済ケミホタル50mmのパイプを流用して電気部品を保管。

各LEDの電流値とVFの関係を測定
ピン形リチューム電池3Vで、高輝度LEDを点灯させる電流制限抵抗は、赤100Ω（約10mA）
/白39Ω（約4mA）/青39Ω（約5mA）を選択。20ｍAを流した時のVFは、データーシートに記載されているが、
赤以外のLEDは3Vを超えてしまう（点灯不可）。従って、VF2.85V以下に保つ為の電流を調べた結果が下表である。
ちなみに、白/青共に少ない電流で、目的輝度は事足りると思う～？。
|
