USBバスパワーアップケーブルを製作する目的は、
①家庭テレビ：TOSHIBA REGZAのUSB出力に、バスパワーが供給されていない為、セルフパワー方式のHDD/SSDが推奨されている。そこで低価格バスパワー方式のHDD/SSDを使用できるようにする為、
USBバスパワーケーブルを製作する。
➁PC廃棄等で不要になった内蔵HDD・SSDを、SATA-USB変換ケーブルとUSBバスパワーアップケーブルを接続し、新たに外部ストレージとして再利用する為である。
【USB規格】
USBの最大電流（最大電力）は年々パワーアップしているが、古いPCにはUSB2.0しか具備されていない。
今使っている2台のPCの内、DELL Optiplex960は、USB2.0仕様である。
【TOSHIBA REGZAの録画用外部HDD】
【外部HDD（LCH-RK-500U2）を録画用に---】
TOSHIBA REGZAの録画用外部HDDとして、LCH-RK-500U2（バスパワー方式）を---！
LCH-RK-500U2（500G）/LCH-RK-1TU2（1T）等、バスパワー方式のHDD/SSDをサポート可能に！

|
TOSHIBA REGZA 取説抜粋
|
TOSHIBA REGZA USBバスパワーアップケーブルを取付
|
|
REGZAのUSBポートからは、バスパワーが供給されてないと記載されている。
|
REGZAのUSBポートに、USBバスパワーアップケーブルを介して、録画用HDDを取り付けている。
|
【SATX-USB変換ケーブル （内蔵HDDを外部HDDにする）】
【内蔵HDD 消費電力】
SSD：最大稼働時 3～5W---7W～10Wになる製品もある。
２．５インチHDD：3.5W（700ｍA）～
３．５インチHDD：DC5VとDC12Vの2電源が必要。
 >
【SATA-USB変換ケーブル】
1．USB3.0変換アダプタと記載され、USB2.0の使用は認めていない（バスパワー不足）
2．3.5’HDDを接続時、DC12VのACアダプタは3A以上。（起動電力/誘導負荷）---HITACHI製HDDラベルには、RATED：5V 450mA 12V 700mAと記載されているが
DC12Vアダプタ1.5Aでは、HDDが認識されない。
3．SSDは意外と消費電流を必要とする。
【市販されている SATA-USB変換ケーブル】

|
USB仕様
|
USB3.0以上
|
USB仕様
|
USB3.0以上
|
|
変 換
|
SATAをUSB3.0へ変換
|
変 換
|
SATAをUSB3.0へ変換
|
|
対 応
|
2.5インチ対応 （HDD/SSD）
|
対 応
|
2.5インチ/3.5インチ対応 （HDD/SSD）
|
|
駆動方式
|
バスパワー
|
駆動方式
|
セルフパワー？（ACアダプタが必要 3.5’HDD）
|
【USBバスパワーアップケーブル市販品】

|
電源供給：ACアダプタ
|
電源供給：USBバスパワー（２Port）
|
|
ネット上で偶然見つけたUSBケーブル 再度検索したが・・？？
ACアダプタ：DC5Vの出力電流が任意に変えられる。（消費電力）
今回製作予定（USBバスパワーアップケーブル）
|
USBポート二か所から、出力電流を取り出す方式 USB2.0ならば、
500mA+500ｍA＝1000ｍAとの考えか？ そんなにうまくいくのかな～ バランス的に疑問である。単純すぎる気がする。
|
【2.5インチHDD取付】

|
2.5インチHDD取付寸法
|
2.5インチHDD取付
|
|
取付板はデットストック基板 を流用。取付位置は任意の位置。
|
OptiPlex960に装備されている3.5インチ用HDDホルダーを流用して、
2.5インチHDDを取り付けた。
|
【USB2.0（USB3.0） SATX-USB変換ケーブル検証---その１】
①検証用HDDは２.５インチ内蔵HDD---SECURITY（250GB 5400RPM 5V 700ｍA DC SATA 3.0Gb/s & 6.0Gb/sの2種類）
➁SATX-USB変換ケーブルは、USB3.0以上で使用することが推奨されている。何とかUSB2.0で使える方法は無いか検討した。
【SATX-USB変換ケーブル検証 その１】
①PCのUSB2.0に直接SATX-USB変換ケーブルを接続：OptiPlex960はUSB2.0しか具備されておらず、2.5’HDDの消費電流700mAを駆動するにはバスパワー不足である。
700ｍA負荷のHDDが認識されるとは思いもしなかった。考えられる事は、出力制限電流のマージンを考えた設計になっているのか、或いはコンデンサー等で、
ラッシュ(突入電流)の電流をカバーしているかぐらいである。規格的にパワー不足故、認識されても課題は残る。
➁PCのUSB2.0にUSBバスパワーアップケーブル+SATX-USB変換ケーブルにHDD接続。「HDD認識否 NG」---予想外の結果に！
③USB延長ケーブル+SATX-USB変換ケーブルにHDD接続。「HDD認識否 NG」---ケーブル長さによるインピーダンス不安定か？
④USB延長ケーブル+USB HUB（バスパワー方式）+SATX-USB変換ケーブルにHDD接続。「HDD認識否 NG」

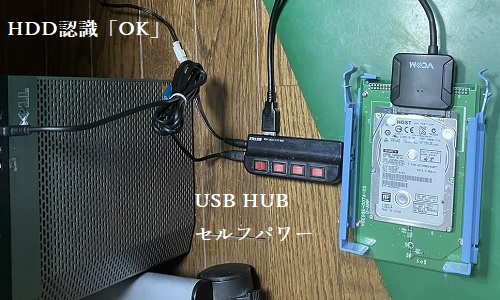

【SATX-USB変換ケーブル検証---その２】
次の検証方法はいずれもHDDが認識された。思うに、HUB側/USB変換ケーブル側共同じDC5V電源で制御され、
通信（信号）レベルがより安定することが考えられる。今後、SSDも考慮してACアダプタ容量（DC5V ？A）がチョイス可能な方法（右図）がGood。

【USB3.0 SATX-USB変換ケーブル バスパワー900mA】
【2.5インチHDD取り付けケースの使用例】
OptiPlex3060はスモールタイプのPC故、机の側面に固定して使用している。
PCのUSB3.0に、2.5インチ内蔵HDDをSATA-USB変換ケーブルを介して接続し、外部用バスパワー方式として使用している。セルフパワーの市販品（HDD/SSD）を買うまでもない。
|
